High End Kopfhörerverstärker HA500H mit zwei Sabre³² ES9018-K2M DAC!

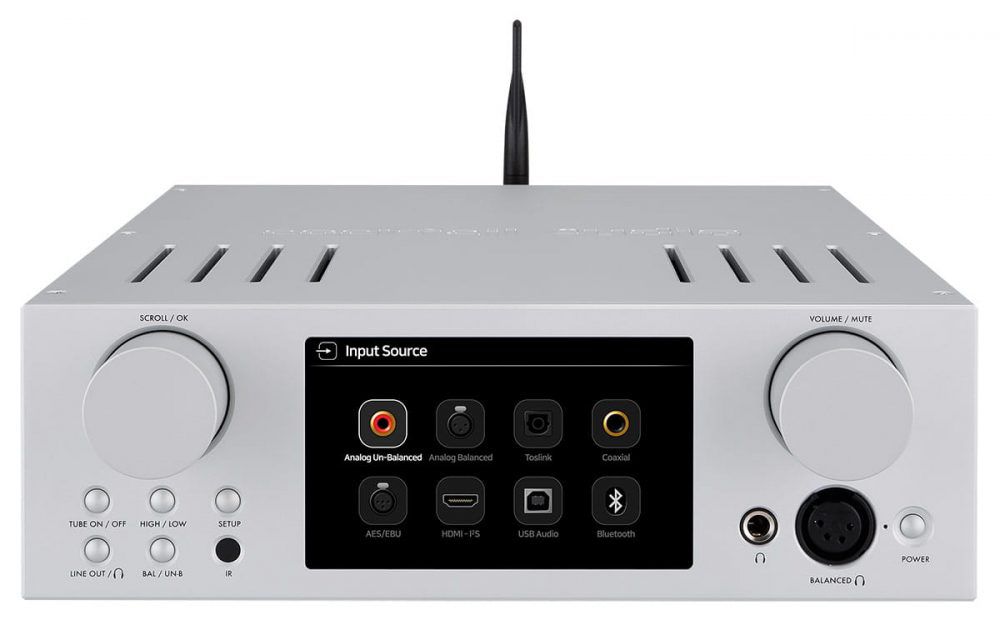

HA500H Silber Frontansicht
HA500H Silber Frontansicht
CocktailAudio HA500H Frontseite
CocktailAudio HA500H Frontseite

Der HA500H ist ein erstklassiger Hybrid-Kopfhörerverstärker, Digital-Analog-Wandler, Vorverstärker und asynchroner USB-DAC für Audiophile. Ausgestattet mit zwei ECC82-Vakuumröhren und Transistor-Operationsverstärkern, die als Vorverstärker für den Kopfhörerbereich und als Ausgangsstufe für den Pre-Out Bereich dienen. Sie können also zwischen Röhren und OP-Verstärker wählen, je nach Art der Musik oder Ihrer persönlichen Stimmung. Der HA500H verfügt über einen Impedanz-Wahlschalter (Hoch/Niedrig), mit dem Sie zwischen Hoch- und Niedrigimpedanz auswählen können. Der Cocktailaudio HA500H ist ausgestattet mit zwei Sabre³² ES9018K2M Digital-Analog-Wandlern (ein DAC pro Kanal). Der Schaltungsaufbau ist vollständig isoliert und getrennt nach analogen und digitalen Bereich mit passgenauem Schaltnetzteil und Ringkerntransformatoraufgebaut. Mit einem hochwertigen, CNC-gefrästen Aluminiumgehäuse mit edlem sandgestrahlten Finish setzt der HA500H als Hybrid-Kopfhörerverstärker, Digital-Analog-Wandler, Vorverstärker und asynchroner USB-DAC Maßstäbe für Audiophile.

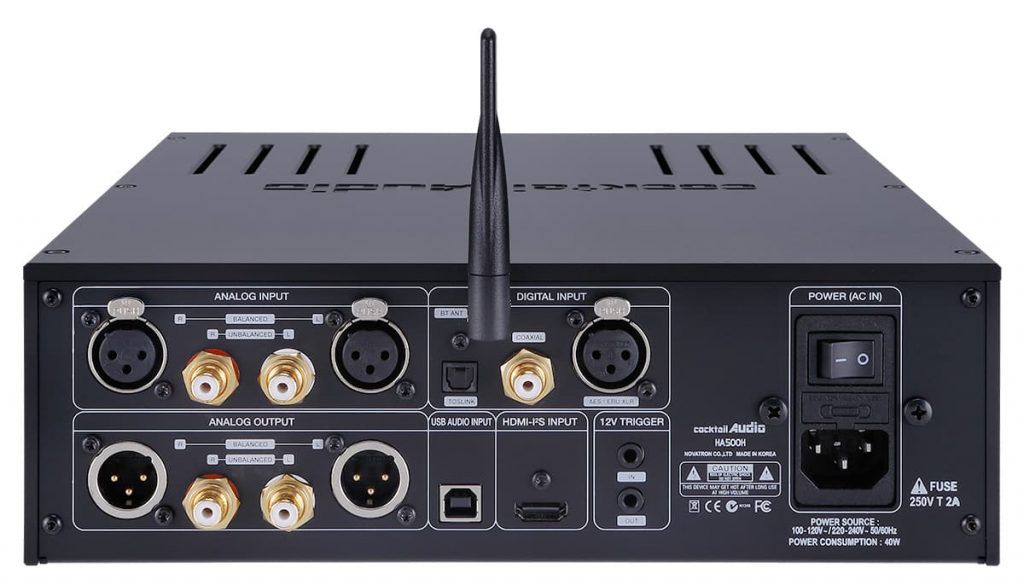

CocktailAudio HA500H Black Rückseite
CocktailAudio HA500H Black Rückseite
Zwei Sabre³² ES9018K2M DAC-Chips sind für den rechten und linken Kanal separat verbaut.
Die weltweit leistungsstärkste 32 Bit Audio-DAC-Lösung, der ES9018K2M, bietet einen beispiellosen DNR (Dynamikumfang) von bis zu 130 dB und THD+N (Total Harmonic Distortion plus Noise) von -113 dB.

Da der HA500H mit zwei DAC-Chips ausgestattet ist, die jedem Kanal separat zugewiesen sind, wird sein Dynamikumfang deutlich erhöht und eine viel bessere Klangqualität gewährleistet.

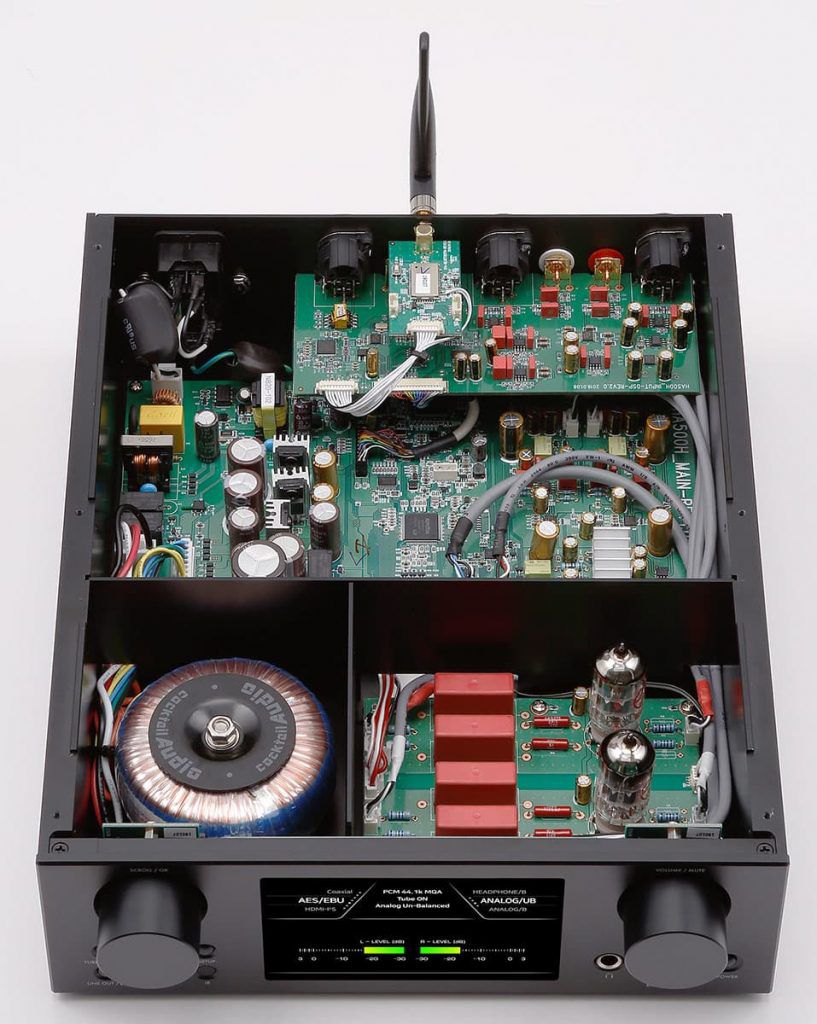

CocktailAudio HA500H Innenansicht
CocktailAudio HA500H Innenansicht

Der HA500H besitzt eine Schaltung, die für den internen analogen Audiosignalpfad vollständig symmetrisch aufgebaut ist. Die unsymmetrische (single-ended) Analogeingang wird beim Eingangspuffer in ein symmetrisches Signal umgewandelt und geht anschliessend in den ADC (Analog-Digital-Wandler).
Der symmetrische Analogeingang geht unverändert in den ADC. Bei allen digitalen Audioeingaben fließt das Signal im symmetrischen Modus den ganzen Weg vom DAC zu den Ausgangsbuchsen. Alle single-ended (unsymmetrischen) Signalausgaben gehen ebenfalls aus dem symmetrischen Signal hervor.
Der symmetrische Schaltungsaufbau trägt dazu bei, Gleichtaktrauschen zu reduzieren und verbessert die Signalqualität. Der symmetrische Kopfhörerausgang liefert die doppelte Spannung und die vierfache Leistung des unsymmetrischen (single-ended) Ausgangs.
Dadurch kann der HA500H Kopfhörer ansteuern, die sehr viel Leistung benötigen.
Durch spezielles Hardwaredesign wird ein Übersprechen der einzelnen Stereokanäle verhindert.

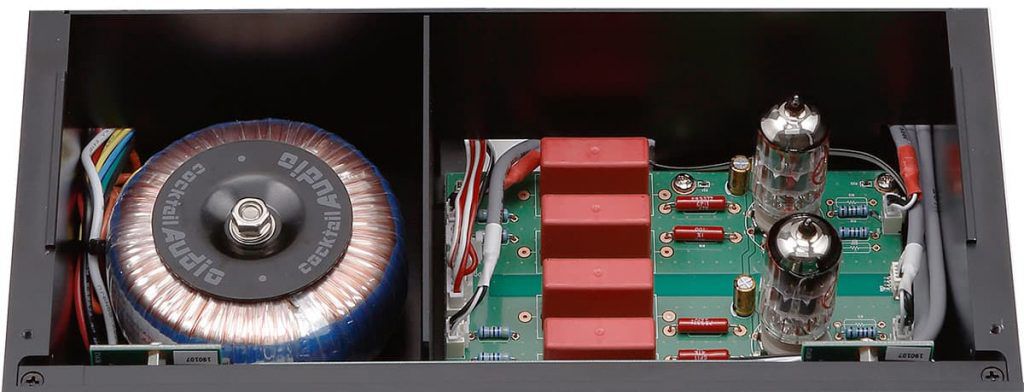

CocktailAudio HA500H Detailansicht innen
CocktailAudio HA500H Detailansicht innen

Auf Grundlage unserer einzigartigen Technologie, Transistortechnologie mit Vakuumröhren zu kombinieren, wurde der HA500H entwickelt, um Audiophile und Musikliebhaber weichen und fesselnden Klang erleben zu lassen und der Musik dabei Wärme und Tiefe zu verleihen.

Ein Paar ECC82-Vakuumröhren sind eingebaut für die Vorverstärkerstufe des Kopfhörerbereichs und für die Ausgangsstufe des Pre-Out Bereichs.
Sie liefern einen atemberaubenden Klang, der die Aufmerksamkeit von Audiophilen auf sich zieht.

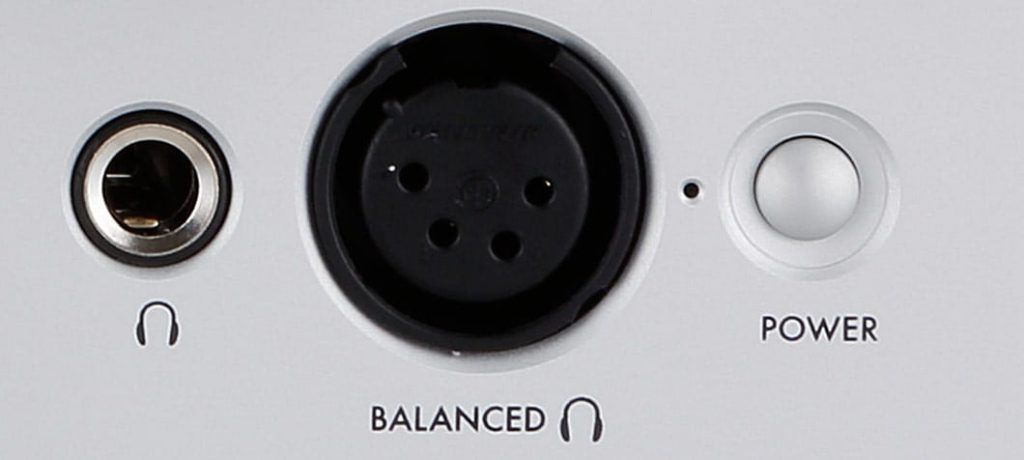

HA500H Kopfhörerausgang
HA500H Kopfhörerausgang
Der HA500H bietet Ihnen die Funktion, die Impedanz des Kopfhörerausgangs (Hoch/Niedrig) auszuwählen. So können Sie für eine optimale Klangqualität die richtige Impedanz entsprechend der Empfindlichkeit Ihrer Kopfhörer einstellen. Wählen Sie dabei zwischen Hoch und Niedrig.
Die Lautstärke des HA500H kann präzise und stufenlos über die im Lieferumfang enthaltene kleine Fernbedienung geregelt werden. Der Kopfhörerverstärker bietet auch separate Einstellmöglichkeiten für die Impedanz und Empfindlichkeit der angeschlossenen Kopfhörer sowie verschiedene Stufen der Audioquellen.

Dank dieser Funktion können Kopfhörer von 16 Ohm bis 600 Ohm in ausgezeichneter Klangqualität mit dem HA500H betrieben werden.

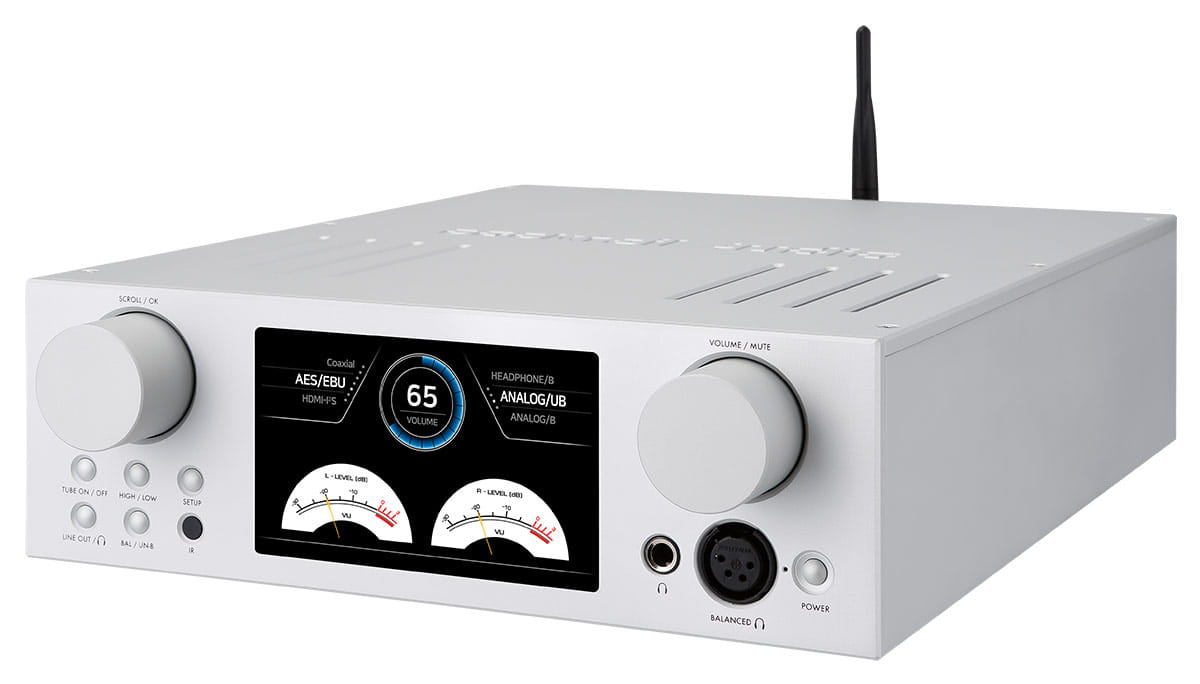

HA500H silber Ansicht schräg
HA500H silber Ansicht schräg

Um Leerlaufgeräusche und elektrische Störgeräusche so gering wie möglich zu halten, wurde die Spannungsversorgung für den digitalen und analogen Bereich isoliert angelegt.

Anstatt kostengünstiger, laminierter Stahlkern-Trafos, ist im HA500H ein spezieller, hochwertiger Ringkerntransformator verbaut, der für eine unübertroffene Energieeffizienz sorgt und äußere Magnetfelder minimiert.

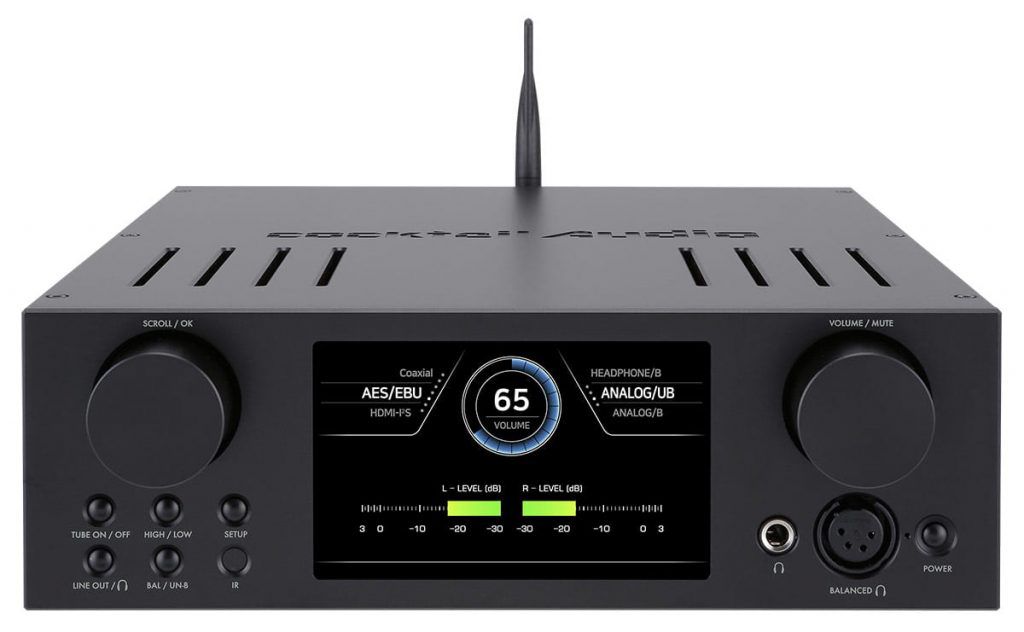

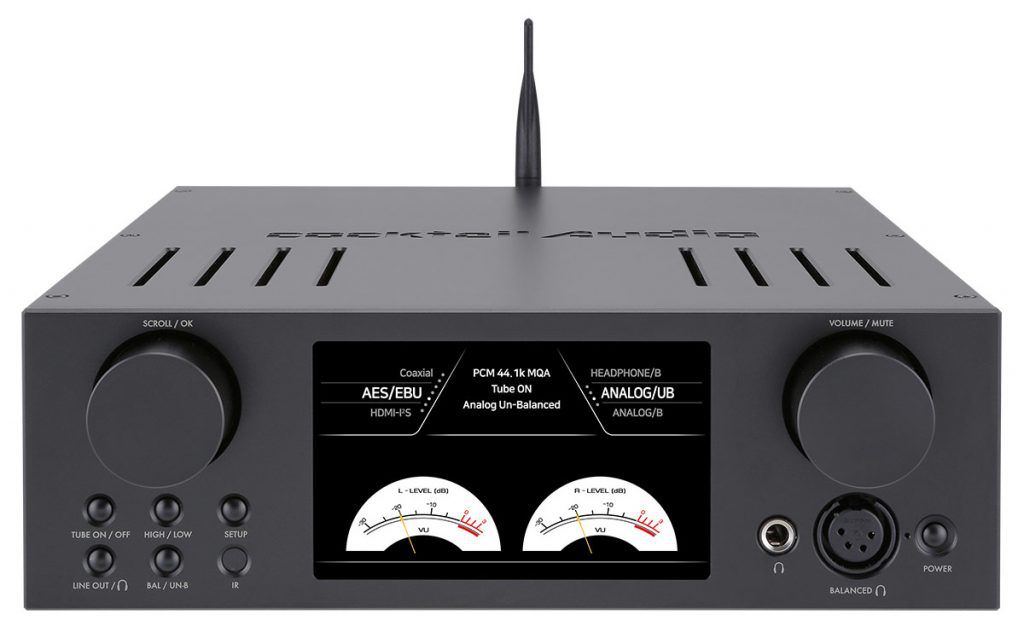

CocktailAudio HA500H schwarz Frontansicht
CocktailAudio HA500H schwarz Frontansicht

Für Audiophile und Musikliebhaber, die einen PC, einen X50D bzw. X50Pro oder einen anderen digitalen Zuspieler als Quelle verwenden, fungiert der HA500H als perfekter asynchroner Hybrid USB-DAC, der grandiosen Klang liefert, indem er mit Hilfe der integrierten Hochpräzisionsuhr (Clock) das Audiosignal präzise steuert und mit den eingebauten dualen ESS Sabre³² DAC-Chips das digitale Signal in ein analoges umwandelt.

Der USB-DAC-Eingang des HA500H unterstützt MQA (Master Quality Authenticated), Native DSD64/128/256 und das PCM-Signal bis zu 32 Bit/384 kHz.

Bluetooth-LogoDer HA500H verfügt über einem Bluetooth-Empfänger, der es Ihnen ermöglicht Musikdateien von Ihren mobilen Geräten drahtlos über den HA500H abzuspielen.

Unterstützt werden A2DP- und AVRCP-Profile und SBC (Subbabd codec), aptX, AAC und MP3.

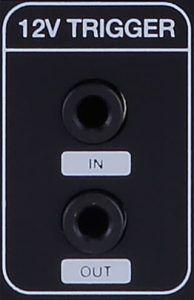

12 Volt Trigger

Bei einem Hifi-Audiosystem erfolgt das Anschalten der Geräte im Idealfall in der Reihenfolge Quellgerät, DAC, Vorverstärker und Leistungsverstärker. Selbstverständlich empfiehlt sich beim Ausschalten der Anlage, in der entgegengesetzten Reihenfolge vorzugehen.

Der HA500H ist mit einem 12V Trigger-Ausgang und -Eingang ausgestattet.
Wenn das Gerät als Vorverstärker genutzt wird, kann sein Trigger-Ausgang automatisch den angeschlossenen Leistungsverstärker anschalten, wenn der HA500H eingeschaltet wird.
Wenn Sie den Trigger-Eingang des HA500H mit dem Trigger-Ausgang des angeschlossenen Quellgeräts verbinden, kann das Gerät automatisch angeschaltet werden, wenn das Quellgerät angeschaltet wird.

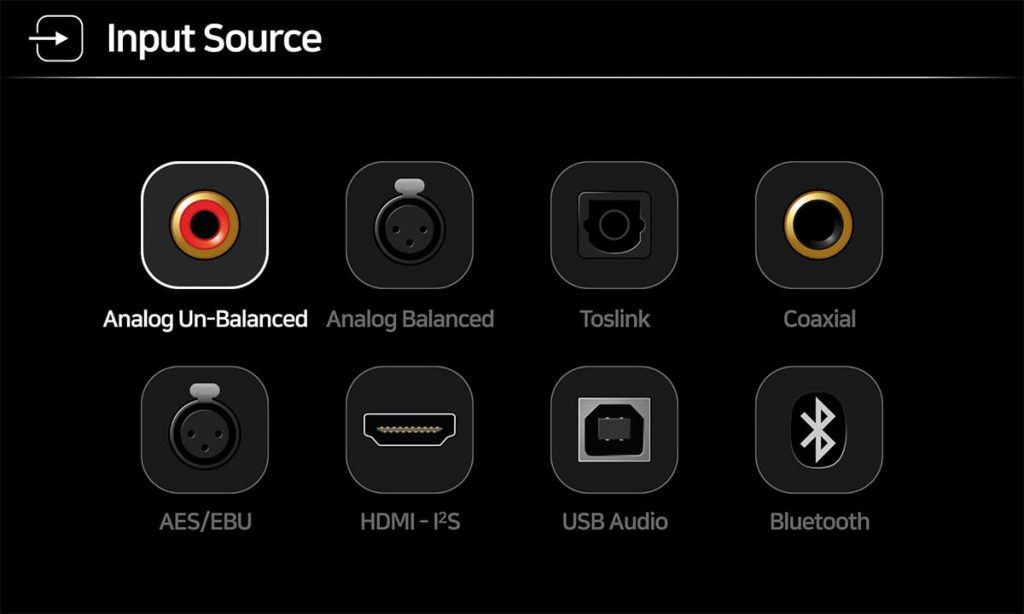

CocktailAudio HA500H Auswahl Eingang
CocktailAudio HA500H Auswahl Eingang

Der HA500H verfügt über eine sehr große Anschlussvielfalt: Über die analogen Eingänge (Symmetrisch und Unsymmetrisch), die digitalen Eingänge (Koaxial, Toslink, AES/EBU), den I²S Eingang (HDMI) sowie den USB-Audio-Eingang können Sie praktisch alle Arten von Quellgeräten an den HA500H anschließen.

Insbesondere kann der HA500H an den I²S HDMI-Ausgang des X50Pro bzw. X50D angeschlossen werden, um native DSD, MQA und bis zu 384 kHz PCM Dateien in großartiger Klangqualität abzuspielen.

Als Ausgänge bietet das Gerät Symmetrische/ Unsymmetrische Line Out-Ausgänge und Symmetrische/ Unsymmetrische Kopfhörerausgänge.

Cocktailaudio HA500H Display

Fernbedienung
Mit der beiliegenden kleinen Fernbedienung können Sie die Lautstärke des HA500H einstellen, stumm schalten, Einstellungen vornehmen, den Eingang ändern, ein Quellgerät auswählen, etc.

Intelligente und intuitive Bedienung
Der 5 Zoll TFT-LCD-Bildschirm auf der Vorderseite ermöglicht eine einfache Bedienung und bietet Informationen über die Funktionsweise des Geräts.
Die präzise VU-Meter-Anzeige vermittelt ein klassisches Gefühl, das perfekt mit der warmen, analogen Klangfarbe der Röhren harmoniert.

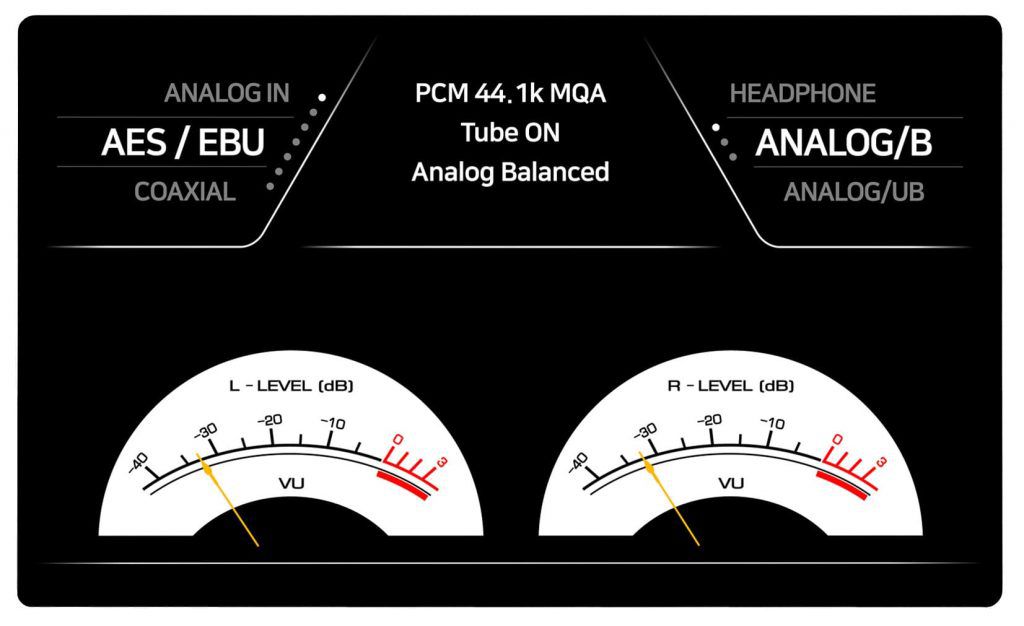

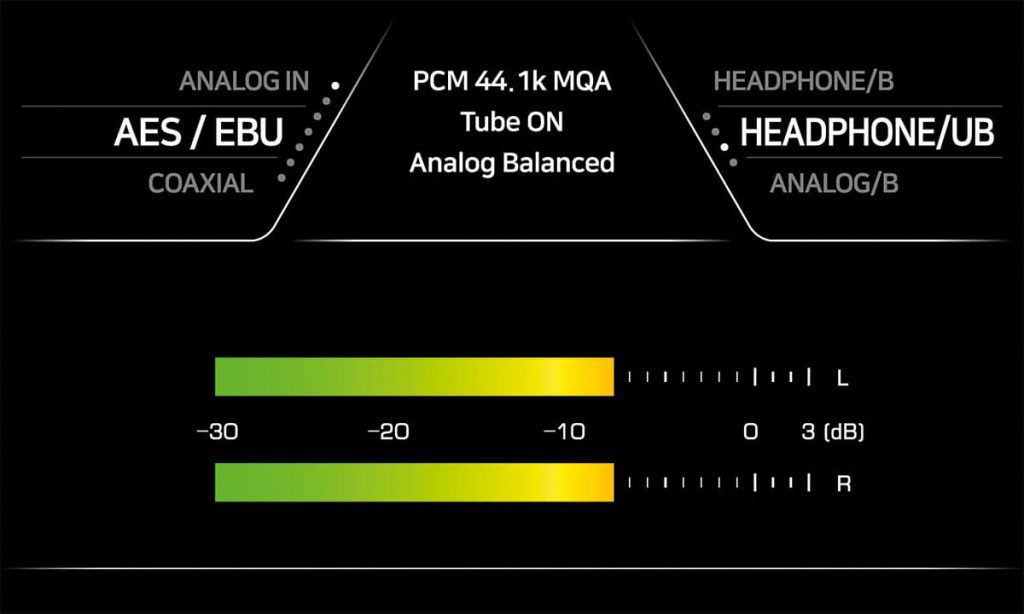

Cocktailaudio HA500H Display VU Variante
Cocktailaudio HA500H Display VU Variante

Der HA500H ist sehr klar und strukturiert aufgebaut und besticht durch sein schlichtes und zeitloses Design mit hochwertigem sandgestrahlten und präzise CNC-gefrästen Aluminium.

Das 5 Zoll große, farbige Display ist mittig auf der Gerätefront platziert. Auf der Oberseite befinden sich links und rechts Belüftungsschlitze für die darunter befindlichen Vakuumröhren – ein weiterer Blickfang des HA500H.
Für Unter- und Rückseite wurde 2 mm starker, hochwertiger Stahl verwendet, um dem Gerät Stabilität und Festigkeit zu verleihen und dabei zusätzlichen Schutz vor externen Vibrationen zu bieten.

Der HA500H ist ein extrem robuster Kopfhörerverstärker und Digital-Analog-Wandler mit einem Gesamtgewicht von 6,9 kg.

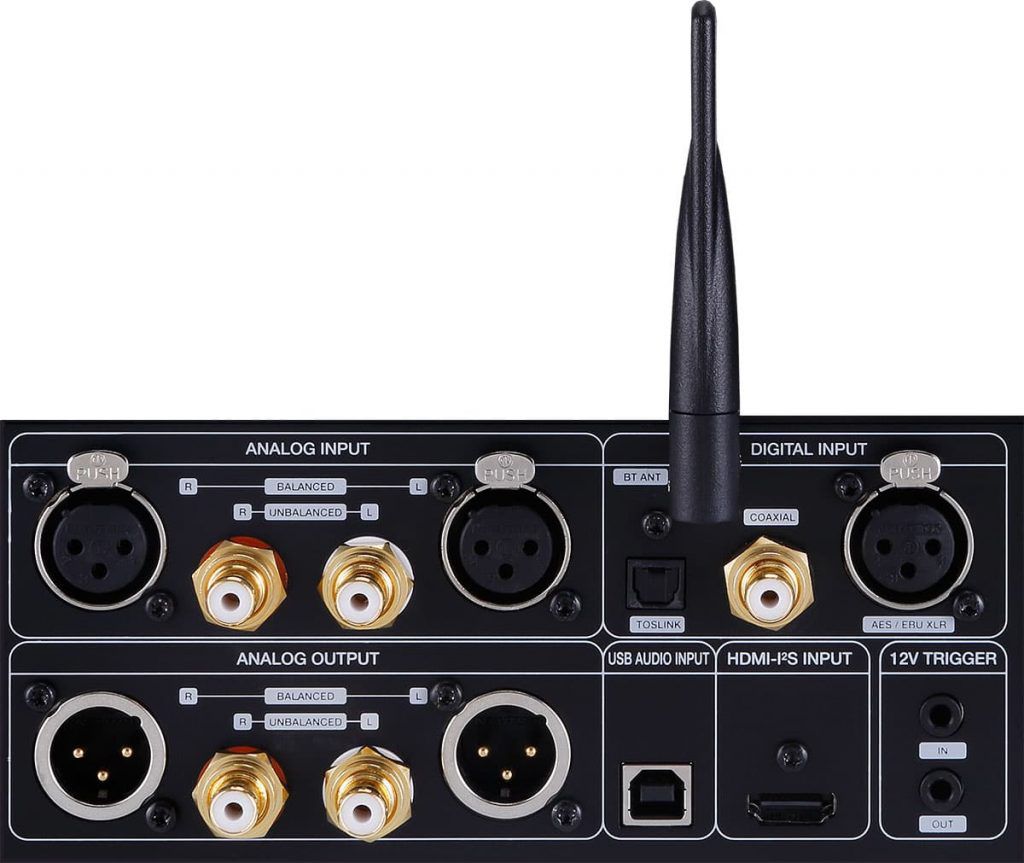

Cocktailaudio HA500H Anschlüsse
Cocktailaudio HA500H Anschlüsse

Hochauflösender Audio-Genuss

Erleben Sie spektakulären, unglaublich natürlichen und brillanten Klang, der durch die Kombination von Vakuumröhren und
Transistortechnologie erzeugt wird.
Der HA500H kann nicht nur warmen und weichen Klang durch die beiden ECC82 Vakuumröhren erzeugen, sondern auch dynamischen Sound durch ein Paar hochwertige OP-Verstärker. Spüren Sie satten, einfach großartigen und hervorragenden Klang mit einer außergewöhnlichen Fülle an Details – unabhängig von der Impedanz der Kopfhörer.
Der HA500H unterstützt die hochauflösenden Audioformate DSD64/128/256, MQA und bis zu 384 kHz PCM und liefert dabei eine exzellente Klangqualität, die dem Niveau der Master-Aufnahme im Studio so nahe wie möglich kommt.

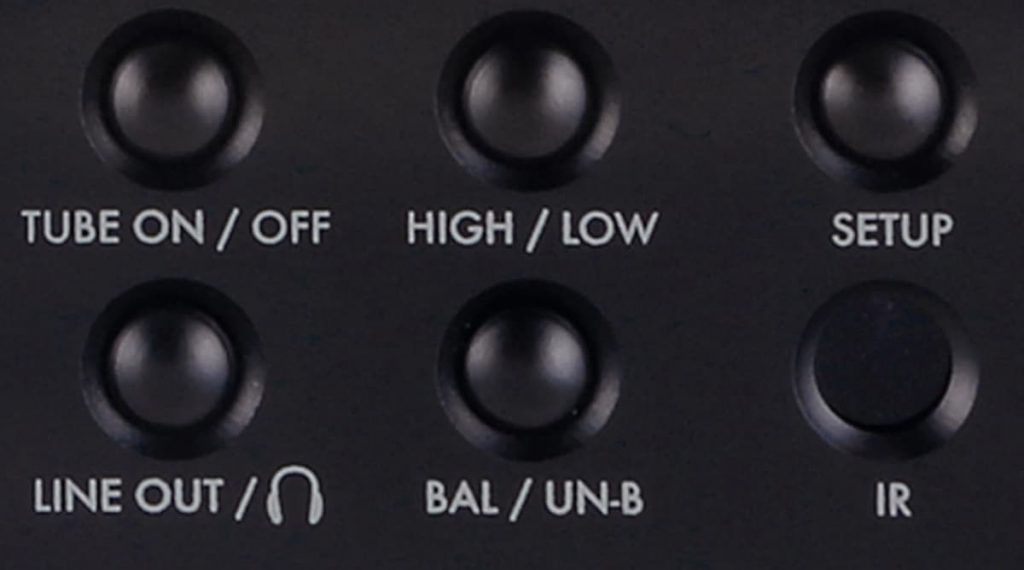

CocktailAudio HA500H Funktionstasten
CocktailAudio HA500H Funktionstasten

Die 5 Funktionstasten:

An-/Aus der Röhren, Einstellen der Kopfhörerimpedanz (High/Low), Setup-Menü, Line Out-Ausgang oder Kopfhörerausgang, Symmetrisch oder Unsymmetrisch für Kopfhörerausgang

Im Setup-Menü können diverse Einstellungen vorgenommen werden, z.B. feste/variable Lautstärke für den Line Out-Ausgang, Lautstärke des Analogeingangs, Darstellungsart des Eingangspegels, Bildschirmhelligkeit, Bildschirmabschaltung, etc.

Wo kaufen?

Den CocktailAudio HA500H finden Sie im gut sortierten Fachhandel oder einfach hier bei uns im Shop.

ModellHA500H
Display5" TFT LCD (800x480 Pixel)
BedienungTasten und Scrollrad (Lautstärke und Scrollen), IR Fernbedienung
Eingang
AnalogUnsymmetrisch (RCA)Eingangsimpedanz: 47K Ohm, Standard 2 Vrms (Einstellbar von 1-4 Vrms)
Symmetrisch (XLR)Eingangsimpedanz: 47K Ohm, Standard 4Vrms (Einstellbar von 2-8 Vrms)
DigitalKoaxial 1xSample Rate bis zu 192 kHz
Toslink 1xSample Rate bis zu 192 kHz
AES/EBU 1xSample Rate bis zu 192 kHz
I²SHDMI 1xNative DSD256, DoP (Max DSD128), PCM bis zu 384 kHz, MQA
Bluetooth EingangBluetooth 4.2Profile: AVRCP/A2DP, Format: SBC, aptX, AAC, MP3
USB DAC AudioUSB B 1xUSB Audio Class 2.0, Unterstützt bis zu PCM 32 Bit/384 kHz, Native DSD256, MQA384 kHz
DAC Performance; Sabre³² ES9018K2M Dual DAC (einer pro Kanal)
Sabre³² ES9018K2M
Dual DAC
Symmetrischer Ausgänge (XLR)Dynamikumfang: 130 dB (Max 4 Vrms/8 Vrms, Stereo) THD+N: 0.0004%
Unsymmetrische Ausgänge (RCA)Dynamikumfang: 130 dB (Max 2 Vrms/4 Vrms, Stereo) THD+N: 0.0004%
Spezifikationen analoger Ausgang (nicht Röhre)
Symmetrischer Ausgang (XLR)Unsymmetrischer Ausgang (RCA)
Nenn-Ausgangspegel (High/Low)High - 8 Vrms / Low - 4 VrmsHigh - 4 Vrms / Low - 2 Vrms
Frequenzgang10 Hz ~ 80 kHz: +/- 0.1 dB10 Hz ~ 80 kHz: +/- 0.1 dB
20 Hz ~ 20 kHz: +/- 0.01 dB20 Hz ~ 20 kHz: +/- 0.01 dB
THD+N @ 1KHz(20 Hz ~ 20 kHz)< -113 dB (< 0.00056%)< -113 dB (< 0.00056%)
Kanaltrennung-110 dB-110 dB
Signal-Rausch-Verhältnis< -113 dB< -112 dB
Spezifikationen Kopfhörerausgang (nicht Röhre)
Symmetrische AusgabeUnsymmetrische Ausgabe
Zu wählende ImpedanzHighLowHighLow
Nennausgangsleistung600 ohm485 mW pro Kanal120 mW pro Kanal125 mW pro Kanal31 mW pro Kanal
16 ohmn/an/a1100 mW pro Kanal450 mW pro Kanal
Frequenzgang10 Hz ~ 80 kHz ± 0.5dB10 Hz ~ 80 kHz ±0.15dB10 Hz ~ 80 kHz ± 0.5 dB10 Hz ~ 80 kHz ± 0.5dB
THD+N@1KHz (20 Hz ~ 20 kHz)0.001% (-100 dB)0.0012% (-99 dB)0.009% (-81 dB)0.0041% (-88 dB)
Signal-Rausch-Verhältnis< -111 dB< -113 dB< -106 dB< -110 dB
Allgemeine Informationen
TriggerEingangMax. 12 V
AusgangMax. 200 mA, 12 V
Kopfhörerausgang
Pin Belegung
Symmetrisch (XLR-4pin)1: L+, 2: L-, 3: R+, 4: R-, Schirmung: Erdung
Unsymmetrisch (6.35mm)Tip: L, Ring: R, Schaft: Erdung
Empfohlene Kopfhörerimpedanz16 Ohm ~ 600 Ohm
NetzteilAC 110-120 V~ / 220-240 V~, 50/60 Hz (automatische Erkennung)
Stromverbrauch50W (Betrieb), 0,5W (Standby)
GehäuseMaterialFront, Gehäuse, Deckel, SchalterCNC gefrästes Aluminium, Glassand gestrahlt
Rückseite, BodenHochwertiger Stahl
Maßeohne Füße270mm (B) x 333mm (T) x 85mm (H)
mit Füße270mm (B) x 333mm (T) x 90mm (H)
Gewicht6.9 kg
